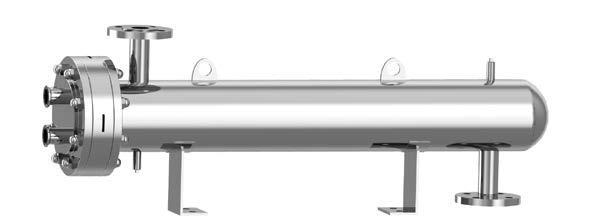

通过两个传热管和管板组成的热交换器统称为卫生级双管板式换热器，由传热管和管板连接。 主要连接方式有：胀接，焊接，胀焊等。
   第一种是采用焊接和胀接的组合方式，目前国内企业都采用扩管的管板外管板焊接组合方式（如：扩管外焊，
第二中是内管板和外管板用于胀接方式，加工方法精度高，是一种物理加工方法，为国际上比较先进的热交换器加工工艺。 胀节法通过胀管和管板连接固定，可以很好地消除热交换器由化学腐蚀造成的晶体腐蚀。

在传统的双管板式热交换器的基础上，进一步优化了新的卫生型双管热交换器。 它完全符合现行的FDA，EUGMP，cGMP要求，完全能够做到排空，清洁和灭菌（蒸汽或热水），热交换器和注射水（卫生材料）与材料的不锈钢部分接触 316L，整个热交换器设计无死角，管流体保持湍流状态，并可为用户提供经过验证，材料报告，可追溯，合格的焊接记录等。 以确保用户的安全。

下面采用P系列换热器的技术指标作出具体分析和介绍
1、结构
采用目前流行的双管板结构，当管板和外壳，管束和管端之间的裂纹，可以有效避免冷却水和注水的混合，注入水的污染。 换热器的壳体侧和管子在两个介质流动方向上为逆流，传热系数更高，传热更好。管程采用快装结构，方便日常的安装与维护；壳程则采用常规的法兰接口，方便国内企业的配套安装。

2、材料选用

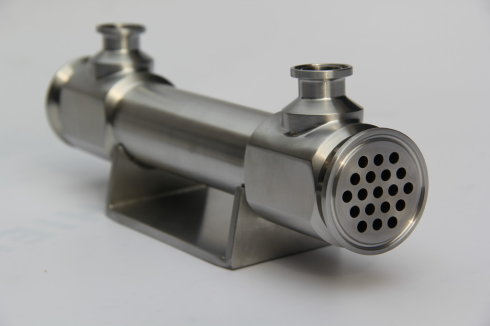

双管板换热器专注于注射水系统的加热和冷却，材质全部采用优质316L不锈钢，316L不锈钢材料无论是从“对传输介质的中立性”，还是从“耐腐蚀性”，以及从“焊接性能”上来判断，均是注射用水系统的最佳材质选择，确保了整个注射水系统的安全性和可操作性。
正确选材是将一个优秀的注射用水系统设计蓝图变为现实的有力保证；而一个优秀、合理的注射用水系统硬件设施，只有在经过严密的验证及达标的运行管理，才能保证随时、持续地生产出合格的注射用水。

3、换热器的表面光洁度
较高表面光洁度可以有效消除微生物的滞留，滋生繁殖的“天堂”。 另外，材料表面越粗糙，介质中材料的点蚀击穿电位越低，越容易出现点蚀现象，材料表面抛光后，也可以减少由材料颗粒引起的点蚀。避免会污染注射用水的质量。
热交换器的光滑表面通过电抛光完成。 电抛光可以直接除去暴露的污染物与表面层。 表面显着减少总表面积，并且大大降低了机械抛光过程中的表面张力，从而减少微生物和保留的杂质，控制生物膜形成。

4、换热器的安装
　　换热器采用了方便拆装且卫生精度更高的卡箍型快装接口，其卫生连接件由于特殊的连接结构和精确的制造工艺及合适的垫圈配套，能确保连接件的内径完全对准，并可尽量减少缝隙。另外，整个设备多采用竖直安装的方式，便于物料的彻底排放（特殊工况除外）。
5、换热器的高效换热
　　换热器在保证安全运行的基础上，尽可能地减小壁厚，其中的每一根换热管的壁厚仅有0.6mm，大大改善了冷热流体的传热效果，同等条件下是传统换热器效率的5倍左右。提高了工作效率，在长期的运行工作中为广大企业降低了综合生产成本。
6、换热器的机械强度
　 换热器是全不锈钢结构，采用了双管板设计，避免了死角和泄漏的可能；并且提高了耐温耐压能力，耐压1.6Mpa、试验压力3.2MPa，极大的确保了用户生产过程中的安全性。
7、换热器的后期维护
　 换热器的结垢倾向低，结垢周期是常规换热器的5-7倍。即便是在结垢之后，垢质的清洗也非常简便。它避免了其他换热器的拆装，用稀硝酸进行循环即可，安全、方便、价格低廉。
　　换热器耐高温（400℃）、耐高压（1.6MPa）、抗腐蚀，可以通过常规的SIP/CIP来进行清洗和灭菌，具有较好的兼容性和可操作性。
8、换热器的型号
为了能够更好的为国内针剂企业提供技术服务，正展公司为国内用户量身设计了6种标准尺寸，P250、P300、P500、P750、P1000、P1500换热面积从0.3㎡到3.0㎡，允许流量最大可以到5000L/h。
9、小结
双管板换热器结合了板式换热器和传统列管换热器的优点，完全符合FDA、cGMP、GMP等相关要求，并极大限度地避免其缺点，更适合应用于高卫生级别的生产系统，是国内用户的最佳选择。

由此可见想要一个性能稳定的冷却器，选择正规的生产厂家也很重要，毕竟一个专业的冷却器厂，会考虑用户使用中会出现的问题，这样才能发挥冷却器的效率，江苏恒力达机械有公司专业供应卫生级双管板换热器，免费提供冷却器选型设计，支持客户贴牌生产！了解更多的详情请大家咨询我们公司的服务热线。
