板式换热器的组成结构

文章出处：恒力达换热器 www.jshldchina.com 人气：发表时间：2016-10-20 14:36

板式冷却器的组成结构：

高效板式换热器主要由框架和板片两大部分组成及各种材料的制成的薄板用各种不同形式的磨具压成形状各异的波纹，并在板片的四个角上开有角孔，用于介质的流道。板片的周边及角孔处用橡胶垫片加以密封。框架由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成。传热板片波纹为波纹为人字形，相邻板片具有反向的人字形沟槽，沟槽的交叉点相互支撑形成接触点，介质流动时形成睿流，从而获得很高的传热效率。

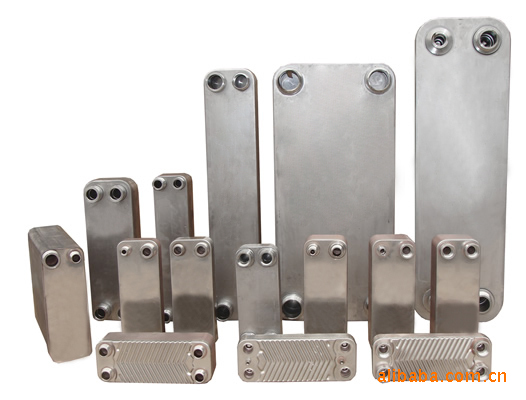

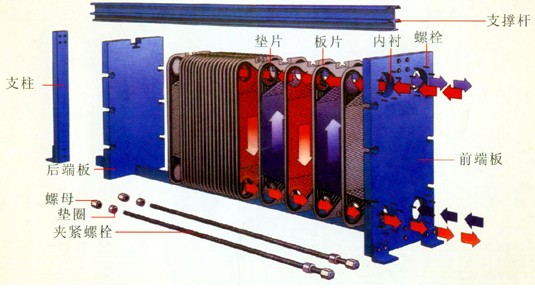

下面说下板式换热器的各部分组成部件

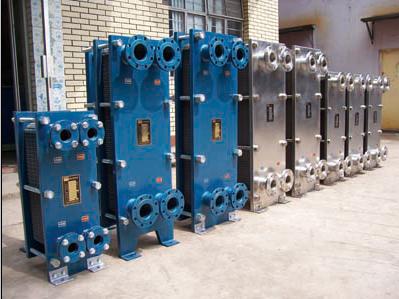

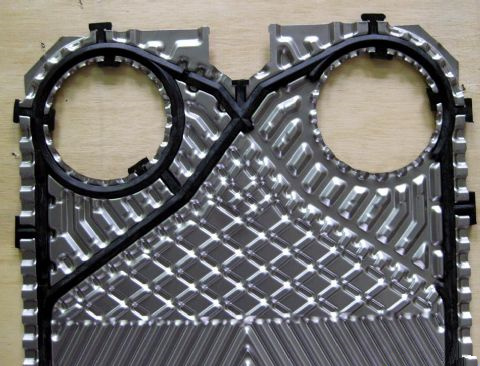

1，传热板片
　　传热板片是换热器主要起换热作用的元件，一般波纹做成人字形，按照流体介质的不同，传热板片的材质也不一样，大多采用不锈钢和钛材制作而成。

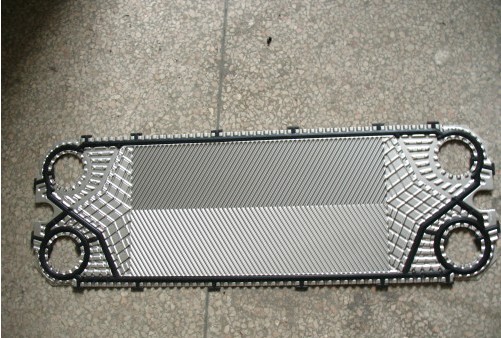

2，密封垫片
　　板式换热器的密封垫片主要是在换热板片之间起密封作用。材质有：丁腈橡胶，三元乙丙橡胶，氟橡胶等，根据不同介质采用不同橡胶。

3，两端压板
　　两端压板主要是夹紧压住所有的传热板片，保证流体介质不泄漏。

4，夹紧螺栓
　　夹紧螺栓主要是起紧固两端压板的作用。夹紧螺栓一般是双头螺纹，预紧螺栓时，使固定板片的力矩均匀。

5，挂架
　主要是支承换热板片，使其拆卸、清洗、组装等方便。

江苏恒力达机械有限公司专业生产板式换热器23年，积累了多年的研发是实践技术，从而使得换热的质量稳定，换热性能在同级别中很大一部分提成，完全发挥了板式换热器本身的作用！欢迎各大厂家来图纸定制，量大优惠！热线电话：052383594888
