▌ 产品描述/ DESCRIPTION

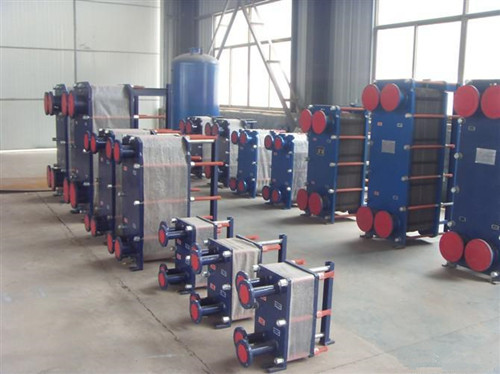

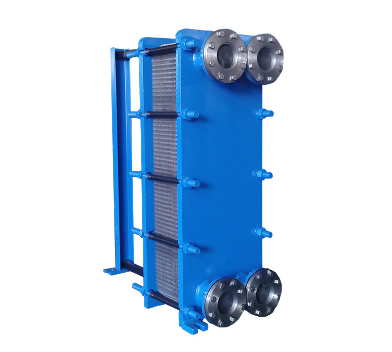

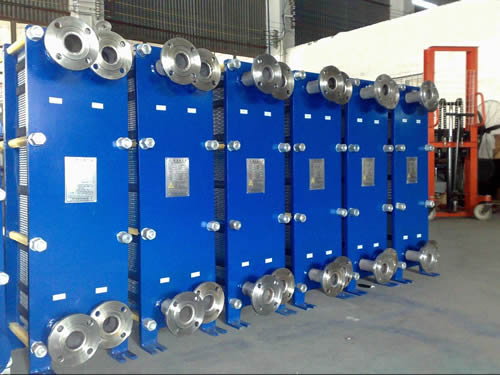

恒力达板式换热器是用薄金属板压制成具有一定波纹形点的换热板片，然后叠装，用机架板、夹紧螺栓转配而成的一种换热器。工作流体在两块板片间形成的窄小而曲折的通道中流过，冷热流体流过板间通道板片进行冷热交换。

部件材质

换热板片：SUS304,SUS316L,SMO254,钛,镍,哈氏合金

密封垫片：NBR,H-NBR,EPDM,食品垫,氟橡胶,硅橡胶

框      架：碳钢,不锈钢,外包不锈钢

夹紧螺栓：碳钢镀锌,不锈钢

接      口：橡胶,碳钢,不锈钢

导      杆：碳钢镀锌,不锈钢

独特结构分流区，平衡流体分布；

板片采用独特线 、面定位结构，板片间不易发生错位；

板片圆角采用“互锁”结构，板片间互相锁定。

大角度波纹设计，提高传热系数，阻力降偏大；

小角度波纹设计，降级阻力降，传热系数较小；

设计选型时，根据工况参数的不同，合理选用相应的板型，达到最佳的使用效果。

上导杆双坡度设计，提高板片稳定性；

夹紧板内侧采用衬环结构，提高配合精度；

人字形波纹板片除了具有传热效率搞的特点外，整机装配后互相反向形成网状触点，其耐压性能良好。

▌ 密封垫描述/ DESCRIPTION

垫片嵌入换热板的沟槽之内固定，嵌入和更换垫片快捷方便，大大减少停机时间；

密封与固定功能分离，即使一部分起固定功能的“卡扣”发生故障，垫片仍能在槽中起到密封作用。











▌ 产品特点 / CHARACTERISTIC

●对数平均温差大：板式换热器可以实现全逆流形式，温度修正系数为1。

●传热系数高:板式换热器板片的波纹能使流体在较小雷诺数下就能产生紊流。其传热系数是管壳式换热器的3~5倍，最高达7000W/m2K。

●占地面积小：板式换热器结构紧凑，单位体积内的换热面积为管壳式换热器的2~5倍，在实现相同的换热任务时，其占地面积约为管壳式换热器的1/5~1/10。

●重量轻、价格低：板式换热器的板片厚度仅为0.5~0.8mm，在相同换热任务的情况下，其所需的换热面积比管壳式换热器的小，重量仅为管壳式换热器的1/5左右。

●末端温差小：对于水一水换热最低末端温差可以低于1℃，对于回收低温位的热能是很有利的。

●污垢系数低：板式换热器的污垢系数小，其原因是流体的剧烈紊流，杂质不易沉淀；板间通道的通道死区小；不锈钢制造的换热面光滑，腐蚀附着物少。

●多种介质换热：板式换热器可以通过中间隔板进行三种或三种以上介质的换热，在乳品加工工艺上广泛应用。

●清洗方便：把板式换热器的夹紧螺栓卸下后，即可松开板束，卸下板片进行机械清洗，非常方便维护。
